Best of GEOPAC für ELITECAD 2021/2022

Zur Umsetzung Ihrer ambitionierten Anforderungen und Ziele geben wir Ihnen mit GEOPAC für ELITECAD 15 die notwendigen Software-Werkzeuge gerne an die Hand. Entwickelt von Praktikern für Praktiker!

BIM mit GEOPAC für ELITECAD – Modellvalidierung mit BIMcollab ZOOMDazu gehören neben unseren GEOPAC BIM-Erweiterungen einschließlich BIMcollab-Integration zur interdisziplinären und workflowbasierten Gleis- und Bahnsteig(kanten)planung für Gleisplaner und Architekten auch das langjährig praxisbewährte 3D-Hüllkurvenverfahren einschl. TramEditor sowie die optionalen Add-on Erweiterungen zur systemgestützten Auswertung von Laserscan-Punktwolken. Besonders zu erwähnen bleibt in diesem Zusammenhang, dass auch 3D-Hüllkurvenberechnungen mittels nicht GEOPAC-konformen Trassen unterstützt werden. D.h., Sie können auch Hüllkurvenbetrachtungen mittels Polygontrassen ausführen, wenn die Schienen des Untersuchungsgebietes nur als 3D-Polylinie (AutoCAD) vorliegen.

Einrechnung von Weichen und Gleisverbindungen mit GEOPAC für ELITECADNeu im GEOPAC-Werkzeugkasten ist unser reengineertes Weichenmodul GEOPAC-WEICHE, das den Anwender bei der Konstruktion einfacher Weichen, Bogenweichen oder Weichen an Abzweigstellen unterstützt. Die Weiche kann dabei in einer Geraden, in einem Bogen, im Übergangsbogen oder teilweise im Bogen bzw. Übergangsbogen konstruiert werden. Neu hinzugekommen ist die Funktionalität zur automatisierten Einrechnung von Gleisverbindungen. Hierbei kann der Anwender zwei Weichen gleicher oder unterschiedlicher Grundformen sowie die Zwischenelemente als Verbindung zweier Gleise systemgestützt konstruieren. Funktionalitäten wie z.B. die Platzierung der letzten durchgehenden Schwelle (ldS) oder auch die Positionierung des Grenzzeichens runden das neue Funktionsangebot ab.

GEOPAC für ELITECAD – Modul FAHRLINIEZu einem für viele unserer Anwender in der täglichen Praxis nicht mehr wegzudenkendem Tool ist zwischenzeitlich die GEOPAC-FAHRLINIE avanciert, die zur Definition eines Schienenfahrzeugfahrwegs innerhalb eines Streckennetzes dient. Dabei setzt sich die Fahrlinie achsübergreifend aus einzelnen Achsen bzw. Achsabschnitten zusammen. U.a. können einzelne Achselemente (z.B. auf einem Betriebshof) auch mehreren Fahrlinien zugeordnet werden. Die Fahrlinie wird im Grundriss mittels einer eigenständigen Funktion definiert, ist stationierbar und kann mit dem Zeichnungsprojekt abgespeichert werden. Praxisnahe Anwendungsfälle der flexibleren, einfacheren und anwendungsgerechteren Erzeugung von Planungen in der Grundriss- und Höhentrassierung sind dabei das GEOPAC-Gradienten- und 3D-Hüllkurvenverfahren. Eine Videosequenz zu unserem GEOPAC-Modul FAHRLINIE als intelligente Verknüpfung in der Grundriss- und Höhentrassierung finden Sie übrigens hier.

GEOPAC für ELITECAD 15 - Erzeugung eines Gleisvermarkungs- bzw. Trassenplan gemäß. Ril 885.1102Ebenso sind die Erstellung von Absteck- und Festpunktverzeichnissen sowie Gleisvermarkungsplänen i.d.R. sehr arbeits- und zeitintensiv bei einer geringen Halbwertszeit, bedingt durch kurzfristig notwendige Änderungen in der Gleistrassierung. Bei der Nutzung der GEOPAC-Absteckliste, des GEOPAC-Gleisfestpunktverzeichnis oder des DB-konformen GEOPAC-Trassenplan (Gleisvermarkungs- bzw.Trassenplan gemäß. Ril 885.1102) erzeugen Sie die gewünschten Ergebnisse bei Bedarf automatisch via Mausklick jederzeit problemlos kurzfristig neu.

GEOPAC für ELITECAD – Modul ASCIBAHN - ExportSelbstverständlich unterstützt auch die GEOPAC ASCIBAHN-Schnittstelle bidirektional den verlustfreien und hochgenauen Datenaustausch von Schienenverkehrswegen im Rahmen von Infrastrukturplanungen zwischen GEOPAC für ELITECAD 15 und anderen CAD-Infrastruktur-Planungssystemen. Dabei wird selbstverständlich auch die GEOPAC-FAHRLINIE unterstützt. D.h., der Datenexport kann auch übergeordnet und achsübergreifend auf der Ebene der gewünschten FAHRLINIE erfolgen, wobei dann systemseitig die Trassierungsdaten aller einer FAHRLINIE zugeordneten Achsen bzw. Achsabschnitte in einer Datei zusammengestellt werden. Ein Export mehrerer Achsen ist gleichzeitig möglich. Es wird sowohl die Version 3 als auch die neue Version 4 unterstützt. Neben diversen anderen Modifikationen ist mit der neuen Version 4 der Austausch negativer Überhöhungswerte (Untertiefungen) der rechten/linken Schiene ebenso möglich wie die optionale Auswahl von Achsattributen (Tangentenschnittpunkte, Rampen, Höhenpunkte) sowie der Im- und Export von Weichen. Eine Übersicht weiterer verfügbarer Schnittstellenmodule finden Sie in der GEOPAC für ELITECAD-Modulübersicht.

GEOPAC-KoordinatentransformationDatentransformationen, d.h. bestehende Projektdaten müssen von einem Ausgangskoordinatensystem in ein Zielkoordinatensystem transformiert werden, gehören nicht erst seit Beginn des BIM-Zeitalters für jeden Gleisplaner zum Tagesgeschäft. Zur Unterstützung stellt GEOPAC individuell nach Bedarf verschiedene Koordinatentransformationsverfahren zur Verfügung. So u.a. für die Transformation zwischen DHDN/Gauß-Krüger, ETRS89/UTM und Soldner Berlin (Netz 88)/ETRS89 mittels dem Stützpunktverfahren (Länderlösung) oder das zwischenzeitlich international bereits standardisierte Transformationsverfahren auf der Basis von NTv2-Gitterdateien. Darüber hinaus wird auch eine 4-Parameter-Transformation (Helmert-Transformation) oder eine 3-Parameter-Transformation mit festem Maßstab 1:1 unterstützt.

GEOPAC-CodeWortServer (CWS)Der GEOPAC-CodeWortServer (CWS) wurde für den Einsatz in Client-/Server-Umgebungen hinsichtlich Installation und Funktionalität vollständig überarbeitet. Neben einem modernen Installationssetup, das die Einrichtung quasi automatisch vornimmt, entfällt zukünftig optional auf Wunsch auch die Lizenzbindung an definierte Client-PCs. Das bedeutet, dass mit jedem im Netzwerk befindlichen PC und installiertem GEOPAC für ELITECAD 15 bis zur max. Anzahl der verfügbaren GEOPAC-Clientlizenzen gearbeitet werden kann, ohne eigene Client-Codeworte besitzen zu müssen. Darüber hinaus wurde das Lizenzmanagement in Client-/Server-Umgebungen (analog zu lokalen GEOPAC für ELITECAD 15-Installationen) dahingehend optimiert, dass ab der Version 15 auf jedem CAD-Arbeitsplatz beliebig viele GEOPAC für ELITECAD-Instanzen (z.B. zur gleichzeitigen Bearbeitung unterschiedlicher Zeichnungsprojekte) ohne Inanspruchnahme zusätzlicher GEOPAC-Lizenzen gestartet werden können, was letztendlich die Usability für den Anwender deutlich erhöht.

externer Link - Windows-Remote-DesktopDarüber hinaus bietet der CWS, idealerweise in Kombination mit dem ELITECAD-Lizenzserver, beim Einsatz von GEOPAC für ELITECAD 15 im Home Office und Zugriff via Windows-Remote-Desktop (WRD) und Virtual Private Network (VPN) auf den Arbeitsplatzrechner im Unternehmen den Vorteil, dass die Softwarelizenzierung - im Gegensatz zur Dongle-Variante - unproblematisch ist. D.h., die relevante Softwarelösung muss auf dem fernzusteuernden Rechner (im Unternehmen) nicht zwingend vorab gestartet sein und kann auch individuell beendet werden. Die bekannten Probleme bzgl. Einschränkungen bei USB-Dongle-Lösungen mit Windows-Remote-Desktopverbindungen (u.a. keine Hardwareerkennung und nach Neustart nur Demomodus) entfallen somit vollständig und auch die Performance beim Programm-/Funktionsstart ist identisch mit einer lokalen Lizenzierung. Für Rückfragen bzgl. einer Umstellung Ihres Softwarelizenzierungsverfahrens stehen wir Ihnen gerne zur Verfügung.

Weitergehende Details zu unseren GEOPAC-Standardmodulen einschließlich Funktionsbeschreibung finden Sie selbstverständlich stets aktuell auf unserer Website zum Download. Ein Preview auf unsere neuen Funktionalitäten erhalten Sie übrigens im Rahmen unseres diesjährigen, virtuellen ELITECAD- und GEOPAC-Anwendertreffen (AGKV) oder auf Anfrage im Rahmen eines individuell zu vereinbarenden (Online-)Präsentationstermins.

Bei Fragen zu diesem Thema wenden Sie sich gerne an uns. Sie erreichen uns unter der Rufnummer +49 211 522883-0 oder schreiben Sie uns einfach eine formlose E-Mail.

zurück zur Themenübersicht

Wussten Sie schon...?

Wussten Sie schon...?dass Sie mit GEOPAC für ELITECAD die unterschiedlichen Farben für die Farbmodi (hier z.B. für den Farbmodus Muster) selbst definieren können?

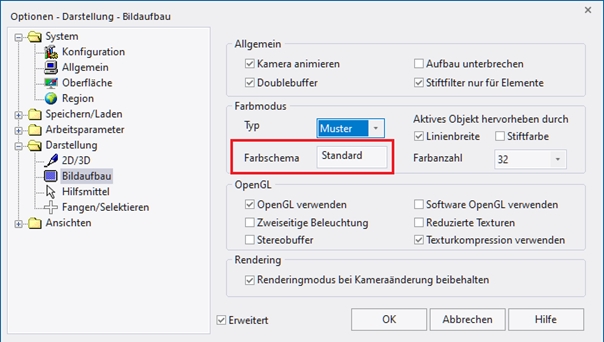

Zuerst muss aus der Einstellung die Definition der Farbdatei über „Einstellungen -> Optionen -> Darstellung -> Bildaufbau -> Farbschema“ entnommen werden.














Dieses Farbschema (in der Regel „Standard“) kann dann unter „Einstellungen -> Farbeigenschaften“ in der Spalte „Druckfarbe“ individuell nach Ihren Bedürfnissen abgeändert und abschließend mittels des Icons „Speichern“ übernommen werden.
