Sehr geehrte Damen und Herren,

der Sommer ist nun endlich da und vielerorts laufen die Planungs- und Bautätigkeiten zur Bestandserhaltung und/oder zum Streckenausbau/-neubau im spurgeführten ÖPNV auf Hochtouren.

Auch bei der GEO DIGITAL GmbH wird auf Hochtouren gearbeitet. Zum einen im Hinblick auf den bevorstehenden GEOPAC-FreshUp-Auslieferungstermin im August und zum anderen hinsichtlich der umfänglichen InnoTrans-Vorbereitungen vom 18. - 21. September in Berlin. Nicht vergessen dürfen wir beim Thema Terminvorbereitungen natürlich auch unser traditionelles GEOPAC für EliteCAD-Anwendertreffen (AGKV) am 7. und 8. November bei der Rheinbahn AG, Düsseldorf.

Kurz vor dem Start der Sommerferien-Saison möchten wir es allerdings nicht versäumen, unsere treuen Newsletter-Abonnenten heute noch einmal mit aktuellen Infos und News zur GEO DIGITAL GmbH und zu unserem CAD-Planungs- und Entwurfssystem GEOPAC für EliteCAD zu versorgen.

Kleiner Tipp am Rande! Folgen Sie uns einfach auf Twitter und/oder Facebook und Sie sind bzgl. Produktneuheiten oder Nachrichten aus der Bahnwelt immer auf dem neusten Stand. Beide Social Media-Kanäle sind übrigens öffentlich, d.h. für jeden sichtbar. Lediglich zur Interaktion bedarf es einer entgeltfreien Registrierung. Wer mag, kann uns dann als registrierter Nutzer sogar interaktiv ein Feedback geben.

Alle Themen dieses Newsletters im Überblick:

Eine interessante Lektüre wünscht

Ihr GEO DIGITAL-Team

Selbstverständlich freuen wir uns auch über ein Feedback. Bitte teilen Sie uns Ihre Wünsche und Anregungen mit, damit wir diese zukünftig berücksichtigen können. Sie erreichen uns unter der Rufnummer +49 211 522883-0 oder via E-Mail.

Social Networks:
Folgen Sie der GEO DIGITAL GmbH, Düsseldorf, bei Twitter!Besuchen Sie die GEO DIGITAL GmbH, Düsseldorf, auf Facebook!



DSGVO-Start

Datenschutz-Grundverordnung (DSGVO)Seit dem 25. Mai 2018 ist nun die europäische Datenschutzgrundverordnung (DSGVO) auch in Deutschland wirksam.

Die GEO DIGITAL GmbH sagt danke für das mit Ihrer Einwilligungserklärung entgegengebrachte Vertrauen und seien sie bitte versichert, dass wir jetzt und wie auch schon in der Vergangenheit und in der Zukunft zum Schutz Ihrer Daten alle notwendigen technischen und organisatorischen Maßnahmen (TOM) ergreifen werden.

Ihre Personendaten werden ausschließlich zu diesem Zweck verwendet. Es erfolgt keine Weitergabe an Dritte. Sie können die erteilte Einwilligung jederzeit per E-Mail über die E-Mail-Adresse oder per Brief an die Postadresse in der Signatur zu dieser E-Mail oder durch Klick auf den in jeder E-Mail / in jedem Newsletter vorhandenen Link zur Abbestellung widerrufen.

Bei weiteren Fragen zu diesem Thema wenden Sie sich gerne an uns. Sie erreichen uns unter der Rufnummer +49 211 522883-0 oder schreiben Sie uns einfach eine formlose E-Mail.

zurück zur Themenübersicht



Rückblick Punktforum - Digitales Planen und Bauen - von der Visualisierung bis zu BIM

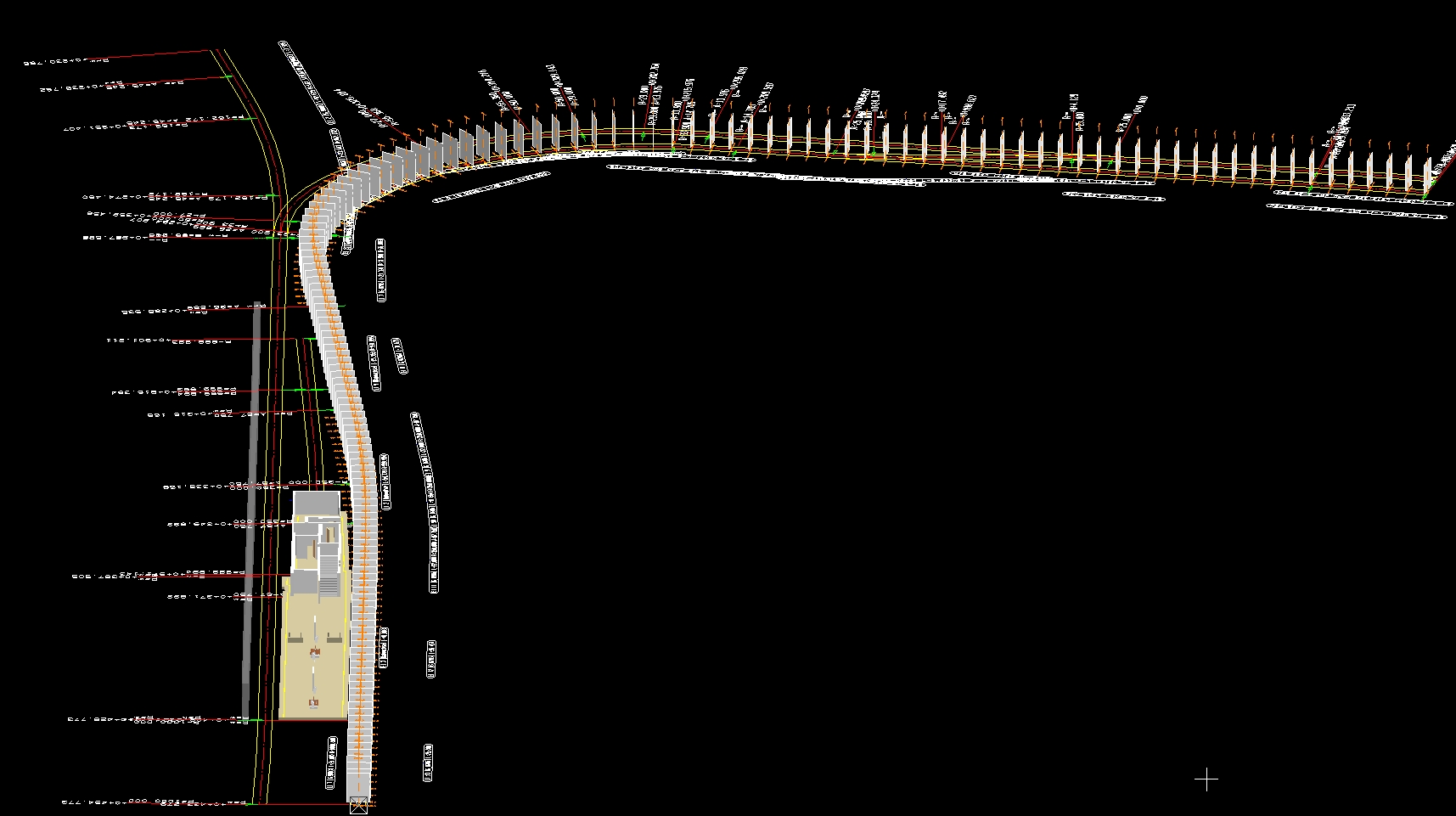

Kollisionsprüfung im BIM-IFC-KoordinationsmodellVom 8. - 9. Mai fand im Rahmen der BahnWege SEMINARE und Punktforen-Angebote der Rhomberg Sersa Service GmbH in Braunschweig das PUNKTFORUM – DIGITALES PLANEN UND BAUEN – VON DER VISUALISIERUNG BIS ZU BIM statt.

Neben diversen anderen Referenten war u.a. auch die GEO DIGITAL GmbH mit einem Vortrag zum Thema "Kollisionsanalysen auf der Basis von Punktwolken und Haltestellenplanungen mit GEOPAC für EliteCAD V14" mit von der Partie. Der Workflow zur Neuplanung wurde mittels einer kommentierten Videosequenz vorgestellt, die u.a. den Veranstaltungsteilnehmern das Einlesen von Punktwolken, den TramEditor, das 3D-Hüllkurvenverfahren, die Kollisionsanalyse, die generierten Auswertungen der Ist-/Soll-Bahnsteigkante unter Berücksichtigung der Gradiente als MS-Exceldatei sowie die neue GEOPAC-Fahrlinienfunktionalität visuell vermittelte. Das Handling des CAD-Planungs- und Entwurfssystem GEOPAC für EliteCAD mit den BIM-Im-/Export-Schnittstellen IFC2x3 (Hochbau) und GEOPAC-IFC-RAIL4.1 (Alignment 1.1) zur Verwaltung eines BIM-Koordinationsmodells wurde ebenso live präsentiert wie die Bearbeitung von BIM-Fachmodellen (Bahnsteige bzw. Hochbauplanung, Trassierung) und die entsprechenden Plausibilitätskontrollen und Kollisionsprüfungen (z.B. 3D-Hüllkurvenberechnung, Lichtraumüberwachung).

Des Weiteren wurde das Thema BIM und Virtual Reality (VR) anhand des Anwendungsfalls der gesetzl. vorgeschriebenen, wiederkehrenden Bauwerks- und Tunnelüberwachungspflicht erörtert, wobei im Idealfall auf der Basis kinematisch gescannter U-Bahntunnel die Lichträume systemseitig automatisiert auf Einragungen und somit auf potentielle Kollisionen untersucht werden. Ausgestattet mit geeignetem Equipment (PS4-Konsole und einer VR-Brille) sind dabei die Bauwerke sogar virtuell begehbar. Zur Veranschaulichung wurde auch hierzu ein Video eines auf der Basis einer realen Punktwolke erzeugten, virtuellen Berliner U-Bahntunnels gezeigt. Der ein oder andere Veranstaltungsteilnehmer nutzte außerdem die Gelegenheit und tauchte im Foyer quasi selbst im wahrsten Sinne des Wortes ab und erkundeten mit unserer Oculus Rift-VR-Brille sowie einer PS4-Konsole "live" und in 3D den vorstehend erwähnten U-Bahntunnel oder bewegte sich frei mit dem PS4 Controller durch eine Echtzeitvisualisierung eines Infrastruktur- oder BIM-Hochbauprojektes mit beeindruckenden Effekten (z.B. Echtzeitreflexionen, animiertes Gras oder Wasser, 360° Skybox u.v.m.).

Bei weiteren Fragen zu diesem Thema wenden Sie sich gerne an uns. Sie erreichen uns unter der Rufnummer +49 211 522883-0 oder schreiben Sie uns einfach eine formlose E-Mail.

zurück zur Themenübersicht



Schienenteilungs- und Biegepläne mit GEOPAC für EliteCAD

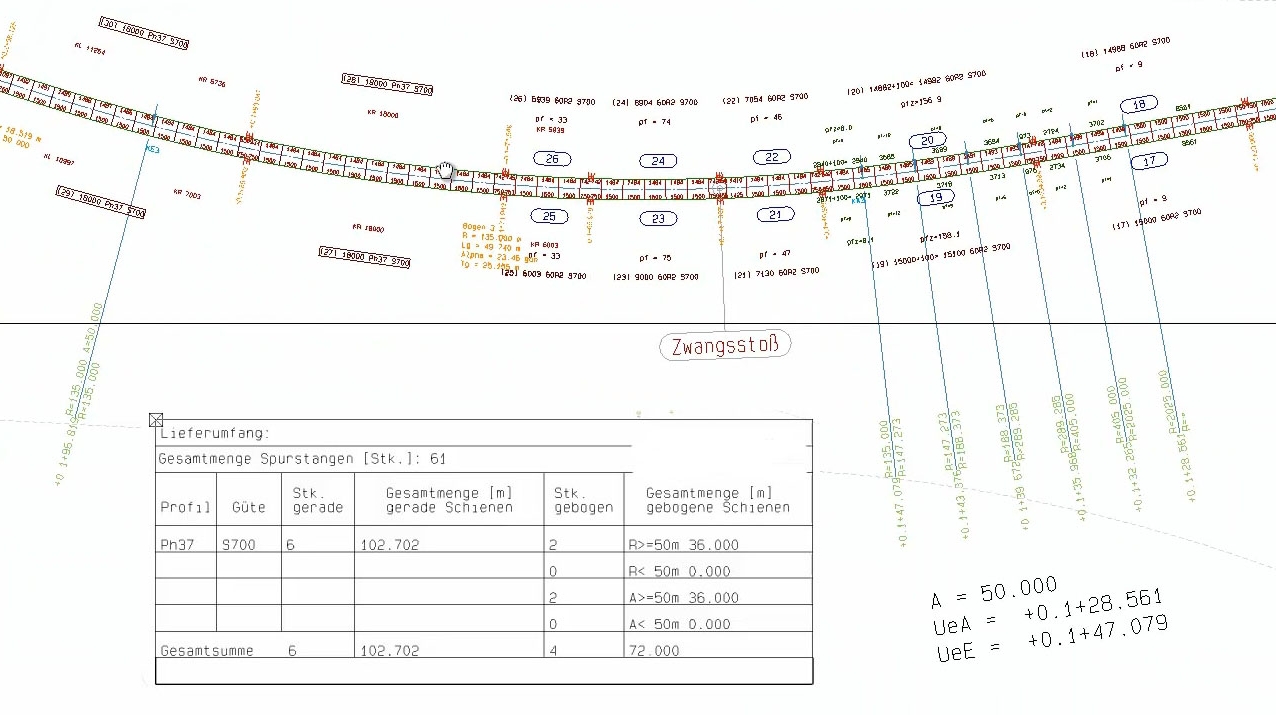

Schienenteilungs- und BiegeplanPlanungs- und Bautätigkeiten zur Bestandserhaltung und/oder zum Streckenausbau/-neubau im spurgeführten ÖPNV bedürfen aufgrund der z.T. sehr engen Radien auf ganzer Länge vor dem Einbau vorgebogene Schienen. Die Erzeugung von Schienen-/Spurstangenteilungsplänen sowie Biegeplänen ist somit zwingend erforderlich und idealerweise weitestgehend automatisiert zu unterstützen.

Das GEOPAC-Schienenteilungs- und Biegemodul bietet dem Anwender mit der Unterstützung in der Verarbeitung von versetzten Stößen, Stoßlücken und Zwangsstößen sowie unter Berücksichtigung unterschiedlicher Schienentypen und/oder Schienengüten mit internationalen Maßeinheiten (Fuß -> ft.) diverse, praxiserprobte Varianten zur automatisierten Erzeugung von Schienenteilungs- und Biegeplänen an. Mittels der Spurstangenteilung können zusätzlich definierbare Mindestabstände automatisch berücksichtigt und die Einhaltung von Mindestschienenlängen über eine Restoptimierung überwacht werden. Die Ergebnisausgabe als CSV-Datei mit den Schienendaten (u.a. Profil, Qualität, Länge, Spurstangenabstände, Laschen- und Spurstangenlochung, Radien, Pfeilhöhen) erfolgt in Stücklisten oder zur direkten Weiterverarbeitung in ein Produktions-/Biegesystem.

Details über die Erzeugung eines Schienen-/Spurstangenteilungs- und Biegeplans finden Sie in der Videosequenz oder im Anwenderbericht der voestalpine Schienen GmbH.

Als weitere Trassierungs-Helferlein sollen in diesem Zusammenhang die Absteckliste und das Gleisfestpunktverzeichnis sowie der DB-konforme Trassenplan (Gleisvermarkungsplan) nicht unerwähnt bleiben. Details zu den GEOPAC-Standardmodulen einschließlich Funktionsbeschreibung finden Sie natürlich stets aktuell auf unserer Website zum Download.

Bei weiteren Fragen zu diesem Thema wenden Sie sich gerne an uns. Sie erreichen uns unter der Rufnummer +49 211 522883-0 oder schreiben Sie uns einfach eine formlose E-Mail.

zurück zur Themenübersicht


Wussten Sie schon...?

Wussten Sie schon...?

dass Zeichnungen, die mit "GEOPAC für EliteCAD" erzeugt wurden, nicht mit "EliteCAD AR" abgespeichert werden sollten.

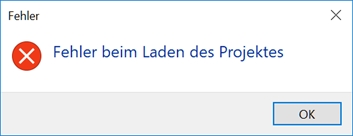

Der Grund dafür ist, dass EliteCAD AR beim Einlesen einer Zeichnung seine Projektzuordnung automatisch vergibt. D.h., sobald unter EliteCAD AR eine Zeichnung eingelesen wird, sucht das CAD-Programm nach einer Projektzuordnung in dieser Zeichnung. Wird kein Projekt gefunden, eben weil die Zeichnung ursprünglich mit "GEOPAC für EliteCAD" erzeugt wurde, wird folgende Meldung angezeigt:

EliteCAD-Meldung

Mit Bestätigung der Meldung werden systemseitig automatisch die Muster dem Baukörper und Geschoss „none“ zugewiesen. Diese Zuordnung wird im Infofenster mit der Meldung "113 Objekte/Muster neu zugeordnet!" ausgegeben. Zwar können nachträglich die beiden Kennungen „building“ und „storey“ manuell gelöscht werden, nicht jedoch die Zuweisung der Zeichnung zu einem Architekturprojekt, die in der Zeichnungsdatei gehalten wird und nachträglich nicht mehr verändert werden kann. In diesem Zusammenhang kann es dann gerade aufgrund der individuell definierten EliteCAD AR-Anforderungen in der Ansichtenverwaltung zu unerwünschten Seiteneffekten bei der weitergehenden Bearbeitung eines Zeichnungsprojektes mit "GEOPAC für EliteCAD" führen. Präventiv könnten Sie also u.a. das Icon "EliteCAD AR" von Ihrem Desktop löschen.

Um diesen Newsletter auch zukünftig interessant und bedarfsgerecht anbieten zu können, bitten wir Sie um Ihre Unterstützung. Haben Sie interessante auch für andere Anwender hilfreiche Hinweise oder Tipps & Tricks parat, pfiffige Makros entwickelt oder kniffelige Probleme gelöst, dann lassen Sie uns diese bitte mit einigen erläuternden Worten zukommen. Jeder auf dieser Basis veröffentlichte Beitrag wird von uns honoriert - lassen Sie sich überraschen!

zurück zur Themenübersicht
